221 堿性無氰鍍鋅光亮劑

2017-12-05

代碼：221
產品名稱：221 堿性無氰鍍鋅光亮劑

221產品是21世紀無氰鍍鋅的最新技術，解決了因鍍層高光亮、鍍層厚度過厚造成的脆性問題，同時鍍層的厚薄更加均勻，鍍液耐溫性更佳。

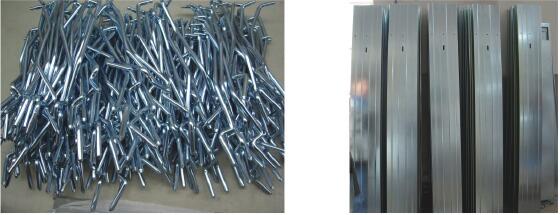

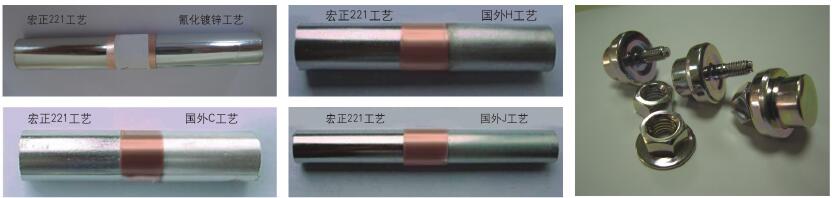

①鏡麵光亮

221光亮度高於氰化鍍鋅工藝與傳統堿鋅工藝
，可與酸鋅相媲美。鈍化不發霧。

②藍白鈍化不發黃

221堿鋅經藍白鈍化，膜層呈深藍色，可與酸鋅媲美。

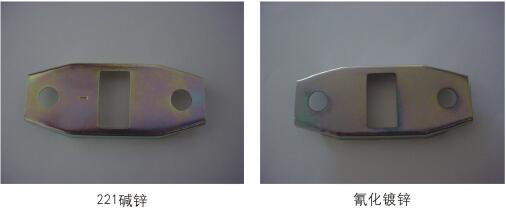

③三價鉻彩色鈍化不發霧

221堿鋅膜層清亮透明，氰化鍍鋅膜層易發霧。

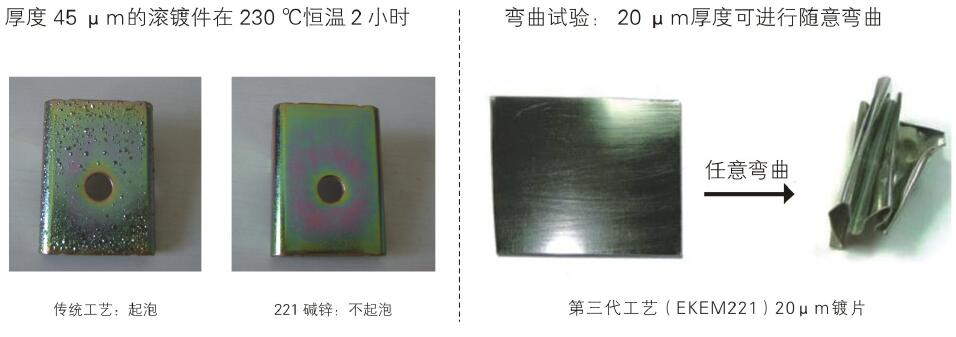

④鍍層高光亮無脆性

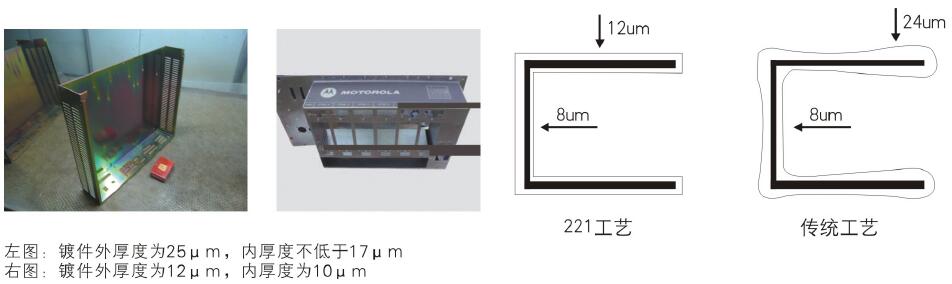

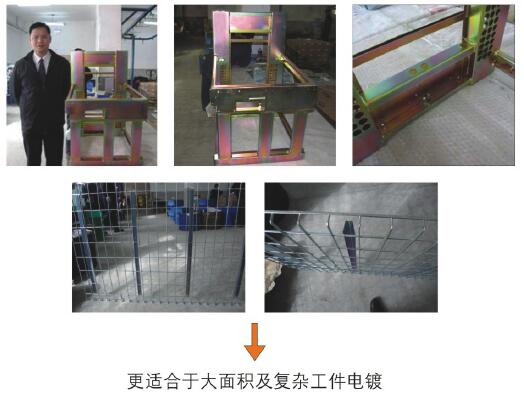

⑤高分散能力

分散能力極佳，鍍層厚薄非常均勻，大大節省鋅錠耗量
，比酸鋅節省25-40%，比氰化鍍鋅節省15-30%。

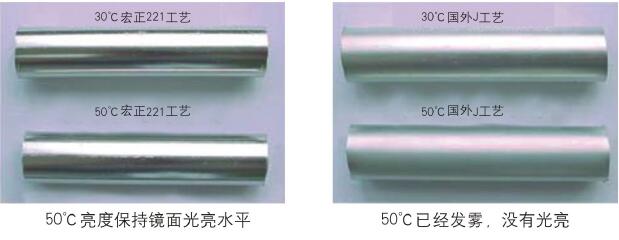

⑥耐高溫

鍍液溫度50℃時,鍍層仍保持鏡麵光亮。

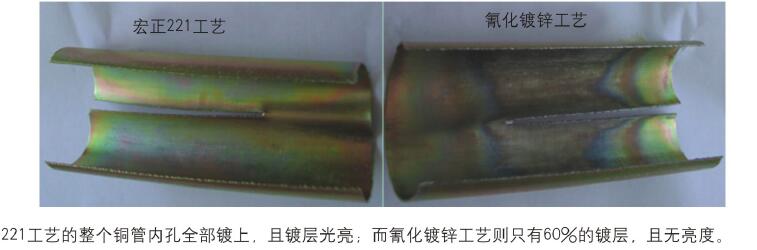

⑦超強深鍍能力

深鍍能力超過氰化鍍鋅和酸鋅。

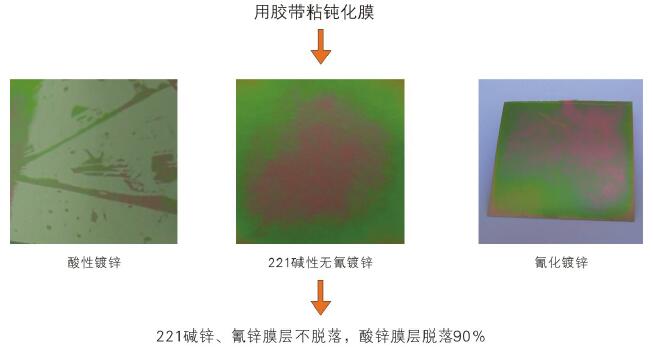

⑧鈍化膜結合力好

221堿鋅膜層結合力超過酸鋅，可與氰化鍍鋅相媲美。

⑨電流範圍寬

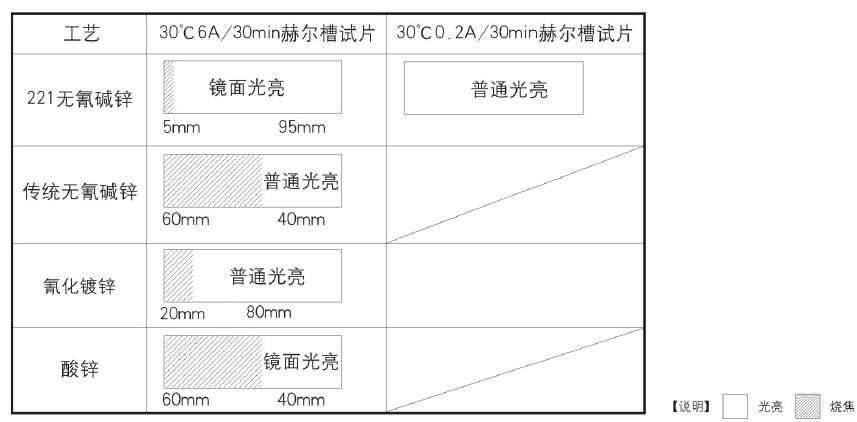

赫爾槽電流6A時整個試片僅有0.5cm燒焦，赫爾槽電流0.2A時整個試片也能光亮。

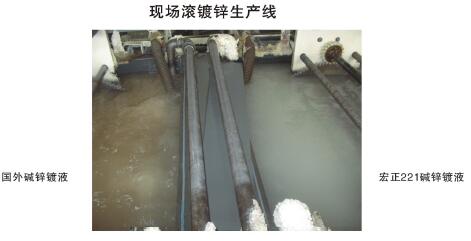

⑩鍍液抗雜能力強

□普通片堿與自來水就能配槽
，不需99%的高純度堿與純水

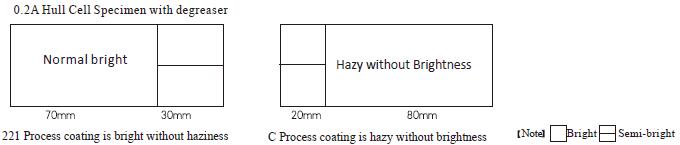

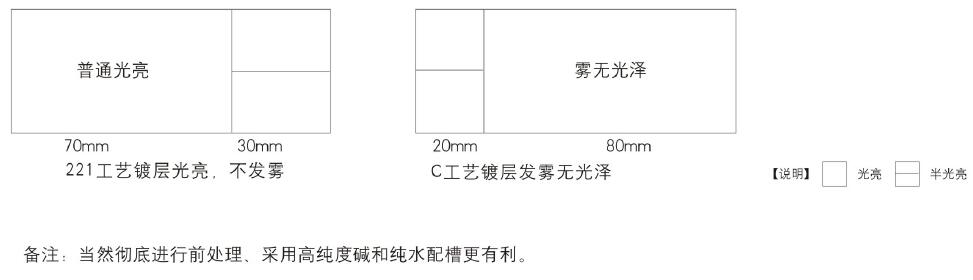

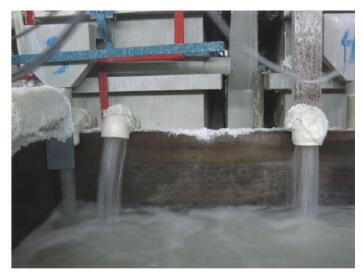

□前處理帶入的雜質容忍度高，試驗如下：

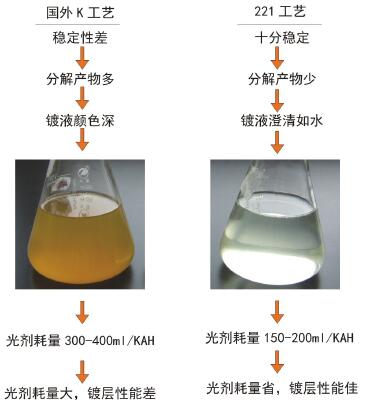

添加劑穩定


⑫生產維護關鍵

1.控製主鹽成分：主要是NaOH: ZnO

2.控製光劑與添加劑用量：一般按100-150 ml/KAH添加，最多不超過200ml/KAH
，鍍液就十分穩定

3.控製前處理：防止酸洗過頭，基體產生滲碳或掛灰，造成鍍層結合力不強

4.清潔生產：配備良好的通風措施

開缸：221A光亮劑5-15ml/L，221B走位劑0.5-1.5 ml/L，221C淨化劑0.5-1.5 ml/L。

耗量：221A光亮劑50-150ml/KAH，221B走位劑20-50ml/KAH
，221C淨化劑10-20 ml/KAH。
